Sicherungen

Die elektrische Anlage eines Fahrzeugs ist mit Sicherungen gegen Überlastungsschäden geschützt.

Das Fahrzeug ist mit 3 (oder 4) Sicherungskästen ausgestattet. Ein Sicherungskasten befindet sich auf der Fahrerseite im Armaturenbrett, die anderen befinden sich im Motorraum und im Laderaum.

Wenn Leuchten, Zubehörausstattung oder Bedienelemente Ihres Fahrzeugs nicht funktionieren, prüfen Sie die Sicherung des entsprechenden Schaltkreises.

Wenn eine Sicherung durchgebrannt ist, erkennen Sie dies an dem geschmolzenen Metallelement in der Sicherung.

Prüfen Sie bei Fehlfunktionen der Elektrik zunächst den Sicherungskasten auf der Fahrerseite.

Ersetzen Sie eine durchgebrannte Sicherung ausschließlich durch eine Sicherung mit derselben Amperezahl.

Schalten Sie vor dem Ersetzen durchgebrannter Sicherungen zunächst den Motor und alle elektrischen Verbraucher ab und klemmen Sie das Batteriemassekabel ab.

Wenn die neu eingesetzte Sicherung ebenfalls durchbrennt, deutet dies auf ein elektrisches Problem hin. Sie sollten nur geeignete Ersatzteile verwenden. Wir empfehlen, sich an eine HYUNDAI Vertragswerkstatt zu wenden.

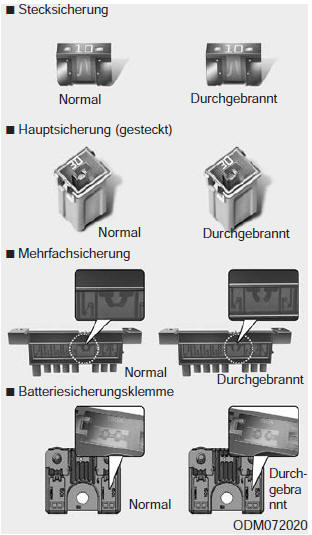

Es kommen drei Arten von Sicherungen zum Einsatz: Stecksicherungen für schwächere Ströme sowie Hauptsicherungen und Mehrfachsicherungen für stärkere Ströme.

VORSICHT - Sicherungen ersetzen

Ersetzen Sie eine Sicherung niemals durch etwas anderes als durch eine Sicherung mit derselben Amperezahl.
Eine Sicherung mit höherem Nennwert könnte Sachschaden und ein Feuer verursachen.
Ersetzen Sie Sicherungen niemals - auch nicht kurzfristig - durch ein Stück Draht oder Aluminiumfolie. Dies könnte zu einer erheblichen Beschädigung der elektrischen Anlage und möglicherweise auch zu einem Brand führen.

ACHTUNG Verwenden Sie für den Ausbau einer Sicherung weder einen Schraubendreher noch einen anderen Gegenstand aus Metall, weil dies einen Kurzschluss auslösen und die elektrische Anlage beschädigen kann.

ANMERKUNG Der am Fahrzeug vorhandene Sicherungs-/ Relais- Belegungsplan kann je nach Fahrzeugausstattung variieren.

ACHTUNG

Achten Sie beim Ersetzen durchgebrannter Sicherungen und Relais darauf, dass die neue Sicherung bzw. das neue Relais fest im Steckplatz sitzt. Nicht ordnungsgemäß installierte Sicherungen und Relais können zu Schäden an der Fahrzeugverkabelung und an der Bordelektrik führen und Brände verursachen.
Entfernen Sie keine Sicherungen, Relais oder Klemmen, die mit Muttern oder Schrauben befestigt sind. Die Sicherungen, Relais und Klemmen werden möglicherweise nicht ordnungsgemäß befestigt, sodass Brandgefahr besteht. Für den Fall, dass Sicherungen, Relais oder Klemmen durchbrennen, die mit Schrauben oder Muttern befestigt sind, empfehlen wir, sich an eine HYUNDAI Vertragswerkstatt zu wenden.
Führen Sie keine anderen Gegenstände (Schraubendreher, Kabel etc.) in die Steckplätze für Sicherungen und Relais ein.
Andernfalls besteht die Gefahr von Kontaktstörungen und Systemfehlfunktionen.
