ISOFIX mit Top Tether macht den Einbau von Kindersitzen im Hyundai i30 (2011–2017) schneller und sicherer. Die unteren Verankerungen befinden sich an den äußeren Rücksitzen; viele Sitze benötigen zusätzlich das Halteband am Anker hinter der Rückenlehne für maximale Stabilität. Das Kapitel erläutert IUF/IL/X-Freigaben, die korrekten Positionen und warum der mittlere Rücksitz ohne eigene ISOFIX-Halter nicht genutzt werden darf. Verwenden Sie nur nach ECE R44 zugelassene Sitze und folgen Sie strikt der Anleitung, damit der Hyundai i30 GD den vollen Schutz bietet.

Ein Kinderrückhaltesystem mit ISOFIX und zusätzlichem Kindersitz-Halteband sichern (ausstattungsabhängig)

Ein Kinderrückhaltesystem mit ISOFIX und zusätzlichem Kindersitz-Halteband sichern

ISOFIX ist ein standardisiertes Befestigungssystem für Kinderrückhaltesysteme, welches die Notwendigkeit, die serienmäßigen Gurte für Erwachsene für die Befestigung eines Rückhaltesystems zu verwenden, überflüssig macht.

Dadurch entsteht eine wesentlich sicherere und positivere Sitzposition mit dem zusätzlichen Vorteil eines einfacheren und schnelleren Einbaus.

Ein ISOFIX-Sitz darf nur eingebaut werden, wenn für ihn eine fahrzeugspezifische oder allgemeine Zulassung in Übereinstimmung mit den Anforderungen nach ECE-R 44 vorliegt.

❈ ISOFIX: International Standards Organisation FIX

Ein Kinderrückhaltesystem mit ISOFIX und zusätzlichem Kindersitz-Halteband sichern

An den Seiten der Rücksitzlehnen befinden sich im unteren Bereich ISOFIX-Symbole. Diese Symbole zeigen die Lage der unteren Halter für Kinderrückhaltesysteme an, sofern diese zur Ausstattung des Fahrzeugs gehören.

Die beiden äußeren Rücksitze sind jeweils mit einem Paar ISOFIX-Halterungen und mit einer entsprechenden Halterung für ein Halteband auf dem Boden hinter den Rücksitzen ausgestattet.

Die ISOFIX-Halterungen befinden sich zwischen Sitzkissen und Rücklehne und sie sind mit dem ISOFIX-Symbol gekennzeichnet.

Bei der Montage müssen die ISOFIXHalter am Kinderrückhaltesystem (KRS) mit den ISOFIX-Halterungen im Fahrzeug zusammengeführt werden (achten Sie auf das KLICK-Geräusch, prüfen Sie evtl. vorhandene visuelle Anzeigen am KRS und ziehen Sie am KRS, um die Festigkeit zu prüfen).

KRS mit allgemein gültiger Zulassung für ECE-R 44 müssen zusätzlich mit einem Halteband befestigt werden, das an der vorgesehenen Halterung auf dem Boden hinter den Rücksitzen angebracht wird.

Der Einbau und die Verwendung eines Kindersitzes muss entsprechend der Bedienungsanleitung, die dem ISOFIXSitz beigelegt ist, erfolgen.

VORSICHT

Wenn Sie einen Kindersitz mit dem ISOFIX-System auf einem Rücksitz befestigen, müssen die Schließzungen aller unbenutzten Rücksitzgurte sicher in den Gurtschlössern eingerastet sein und das Gurtband muss hinter dem Kindersitz straff aufgerollt sein, damit das Kind keine lose hängenden Gurtbänder erreichen und greifen kann. Nicht eingerastete Gurtschließzungen könnten es dem Kind ermöglichen, nicht aufgerollte Gurte zu erreichen, was zu Strangulierung und schweren oder tödlichen Verletzungen des Kindes im Kinderrückhaltesystem führen könnte.
Legen Sie keine Gegenstände im Bereich der ISOFIXVerankerungen ab. Achten Sie ferner darauf, dass sich der Sicherheitsgurt nicht an den ISOFIX-Verankerungen verfängt.

Den Kindersitz sichern:

Um ein Kinderrückhaltesystem an den ISOFIX-Haltern einzurasten, schieben Sie die Kindersitz-Befestigungshaken auf die ISOFIX-Halter. Achten Sie darauf, dass das Klickgeräusch deutlich hörbar ist.

ACHTUNG Achten Sie darauf, dass das hintere Gurtband bei der Montage nicht zwischen ISOFIX-Sitzbefestigungshaken und ISOFIX-Ankerpunkt gerät und eingerissen oder eingeklemmt wird.

Haken Sie das zusätzliche Halteband an den entsprechenden Ankerpunkt für Rückhaltesysteme und spannen Sie das Halteband, um den Kindersitz zu sichern. (siehe vorherige Seite.)

VORSICHT

Montieren Sie keinen Kindersitz mit ISOFIX-Haken auf dem mittleren Rücksitz. ISOFIX-Halter befinden sich nur auf den äußeren Rücksitzen (links und rechts). Versuchen Sie niemals einen Kindersitz auf dem mittleren Rücksitz an den ISOFIXHaltern der äußeren Sitze zu befestigen.
Bei einem Unfall könnten die ISOFIX-Befestigungsteile am Kindersitz zu schwach sein, um den Kindersitz ordnungsgemäß auf dem mittleren Rücksitz zu sichern. Sie könnten brechen und zu schweren Verletzungen oder zum Tod führen.
Befestigen Sie niemals mehr als nur einen Kindersitz an einem unteren Ankerpunkt für Kinderrückhaltesysteme.
Die unzulässig hohe Belastung kann dazu führen, dass Ankerpunkte oder Haken der Kindersitz-Haltebänder zerstört werden, was schwere oder tödliche Verletzungen verursachen könnte.
Befestigen sie ISOFIX- oder ISOFIX-kompatible Kinderrückhaltesysteme nur an den vorgesehenen Stellen, wie in der Abbildung gezeigt.
Befolgen Sie immer die vom Hersteller des Kinderrückhaltesystems mitgelieferte Montageund Bedienungsanleitung.

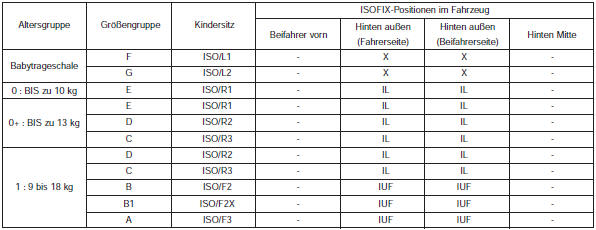

Für Kinderrückhaltesysteme geeignete ISOFIX-Positionen im Fahrzeug

IUF = Geeignet für vorwärts gerichtete ISOFIX-Kinderrückhalte-systeme in der universellen Kategorie, die für die Verwendung in dieser Altersgruppe zugelassen sind.

IL = Geeignet für spezielle ISOFIX-Kindersitze (CRS) für diesen Fahrzeugtyp nach ECE 44 genehmigt. Bei diesen ISOFIX Kinderrückhaltesystemen handelt es sich um solche der Kategorien "fahrzeugspezifisch", "eingeschränkt" oder "semiuniversell".

X = Position nicht geeignet für ISOFIX-Kinderrückhaltesysteme in dieser Altersgruppe und/oder Größengruppe.

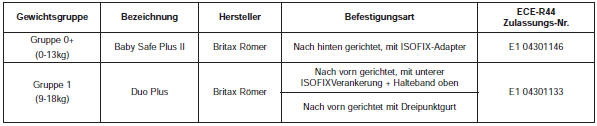

Empfohlene Kinderrückhaltesysteme

Empfohlene Kinderrückhaltesysteme

KRS-Herstellerinformation

ISOFIX ist die optimale Lösung für die sichere Montage von Kinderrückhaltesystemen im Hyundai i30 II Gen. Die ISOFIX-Halter befinden sich zwischen Sitzkissen und Lehne der äußeren Rücksitze und sind zusätzlich mit Halteband-Ankerpunkten hinter den Rücksitzen ausgestattet.

Bei Installation müssen die ISOFIX-Haken hörbar einrasten, anschließend das zusätzliche Halteband straff über die Rücklehne führen und am vorgesehenen Ankerpunkt sichern. Die Kombination bietet erhöhte Stabilität und minimiert das Risiko bei Unfällen. Die mittlere Rücksitzposition ist für ISOFIX nicht vorgesehen – nutzen Sie ausschließlich die ausgewiesenen Punkte.

Häufig gestellte Fragen

Was bedeutet „IUF“ in der ISOFIX-Tabelle?
IUF steht für „Universal ISOFIX Forward Facing“. Diese Sitze sind für die entsprechenden Altersgruppen auf den äußeren Rücksitzen zugelassen.

Darf ich einen ISOFIX-Sitz in der Mitte installieren?
Nein. Die ISOFIX-Halter befinden sich nur auf den äußeren Rücksitzen. Eine Montage in der Mitte ist nicht vorgesehen und kann bei einem Unfall versagen.
