Hyundai i30: Ein Kinderrückhaltesystem mit ISOFIX und zusätzlichem Kindersitz-Halteband
sichern (ausstattungsabhängig)
ISOFIX ist ein standardisiertes Befestigungssystem für Kinderrückhaltesysteme, welches die Notwendigkeit, die serienmäßigen Gurte für Erwachsene für die Befestigung eines Rückhaltesystems zu verwenden, überflüssig macht.
Dadurch entsteht eine wesentlich sicherere und positivere Sitzposition mit dem zusätzlichen Vorteil eines einfacheren und schnelleren Einbaus.
Ein ISOFIX-Sitz darf nur eingebaut werden, wenn für ihn eine fahrzeugspezifische oder allgemeine Zulassung in Übereinstimmung mit den Anforderungen nach ECE-R 44 vorliegt.
❈ ISOFIX: International Standards Organisation FIX
An den Seiten der Rücksitzlehnen befinden sich im unteren Bereich ISOFIX-Symbole. Diese Symbole zeigen die Lage der unteren Halter für Kinderrückhaltesysteme an, sofern diese zur Ausstattung des Fahrzeugs gehören.

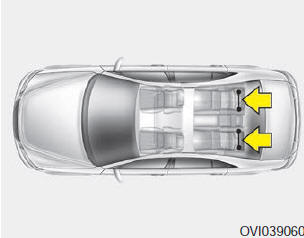

Die beiden äußeren Rücksitze sind jeweils mit einem Paar ISOFIX-Halterungen und mit einer entsprechenden Halterung für ein Halteband auf dem Boden hinter den Rücksitzen ausgestattet.

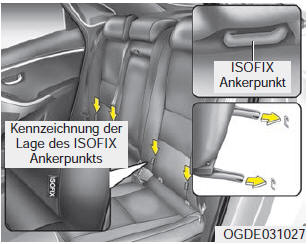

Die ISOFIX-Halterungen befinden sich zwischen Sitzkissen und Rücklehne und sie sind mit dem ISOFIX-Symbol gekennzeichnet.
Bei der Montage müssen die ISOFIXHalter am Kinderrückhaltesystem (KRS) mit den ISOFIX-Halterungen im Fahrzeug zusammengeführt werden (achten Sie auf das KLICK-Geräusch, prüfen Sie evtl. vorhandene visuelle Anzeigen am KRS und ziehen Sie am KRS, um die Festigkeit zu prüfen).
KRS mit allgemein gültiger Zulassung für ECE-R 44 müssen zusätzlich mit einem Halteband befestigt werden, das an der vorgesehenen Halterung auf dem Boden hinter den Rücksitzen angebracht wird.
Der Einbau und die Verwendung eines Kindersitzes muss entsprechend der Bedienungsanleitung, die dem ISOFIXSitz beigelegt ist, erfolgen.
VORSICHT
|
Den Kindersitz sichern:
- Um ein Kinderrückhaltesystem an den ISOFIX-Haltern einzurasten, schieben Sie die Kindersitz-Befestigungshaken auf die ISOFIX-Halter. Achten Sie darauf, dass das Klickgeräusch deutlich hörbar ist.
| ACHTUNG Achten Sie darauf, dass das hintere Gurtband bei der Montage nicht zwischen ISOFIX-Sitzbefestigungshaken und ISOFIX-Ankerpunkt gerät und eingerissen oder eingeklemmt wird. |
- Haken Sie das zusätzliche Halteband an den entsprechenden Ankerpunkt für Rückhaltesysteme und spannen Sie das Halteband, um den Kindersitz zu sichern. (siehe vorherige Seite.)
VORSICHT
|
Ein Kinderrückhaltesystem mit einem zusätzlichen Halteband an einem
"Ankerpunkt" im Fahrzeug sichern
(ausstattungsabhängig)
Die ISOFIX Befestigungspunkte
befinden sich am Fahrzeugboden hinter
den Rücksitzen
Dieses Symbol bezeichnet
die Position des Haltebandbefestigungspunkts.
❈ Bei einigen Fahrzeug ...
Für Kinderrückhaltesysteme geeignete ISOFIX-Positionen im Fahrzeug
IUF = Geeignet für vorwärts gerichtete ISOFIX-Kinderrückhalte-systeme in der
universellen Kategorie, die für die Verwendung in
dieser Altersgruppe zugelassen sind.
IL = G ...
