Hyundai i30: Sicherungen. Beschreibung der Sicherungsund Relaiskästen
Sicherungsmanagement im Hyundai i30 II Gen: Diese Einführung beschreibt die beiden zentralen Sicherungskastenbereiche – Innenraum und Motorraum – mit Fokus auf die Beschriftung, Legendenstruktur und Ampereklassen. Sie zeigt, wie Besitzer anhand der Deckelaufschriften gezielt Defekte lokalisieren und einzelne Sicherungen zuordnen können.
Da fahrzeugspezifische Varianten möglich sind, wird empfohlen, sich ausschließlich nach der tatsächlichen Legende im jeweiligen Fahrzeug zu richten. So bleibt das Sicherungssystem des Hyundai i30 (2011–2017) übersichtlich und nachvollziehbar dokumentiert.

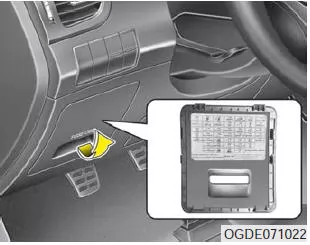

Sicherungskasten Innenraum
Auf der Unterseite der Sicherungs- /Relaiskastendeckel befindet sich eine Aufstellung der enthaltenen Sicherungen/ Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.
ANMERKUNG Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens auf Ihr Fahrzeug zu. Sie geben lediglich den Stand zum Zeitpunkt der Drucklegung wider. Richten Sie sich beim Inspizieren von Sicherungskästen in Ihrem Fahrzeug nach der Legende im Deckel des jeweiligen Sicherungskastens.

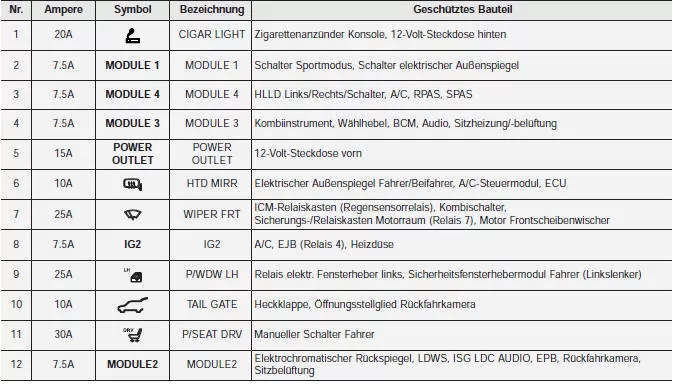

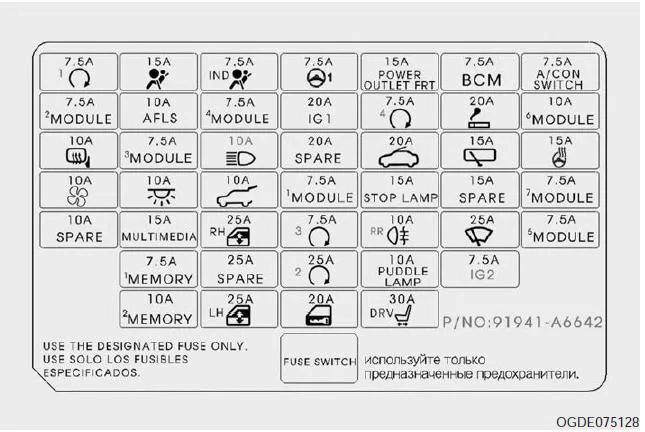

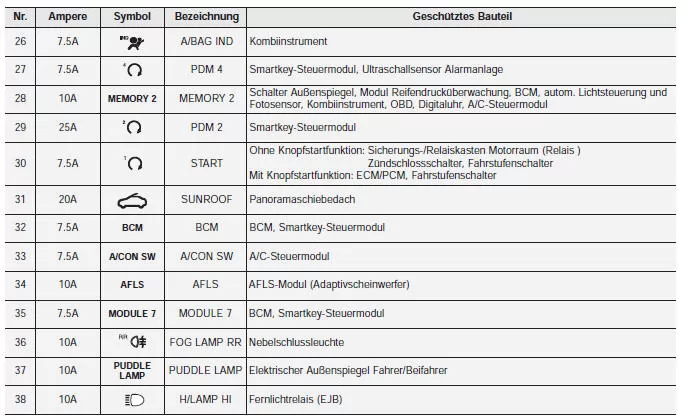

Innenraum-Sicherungskasten (Instrumententafel)

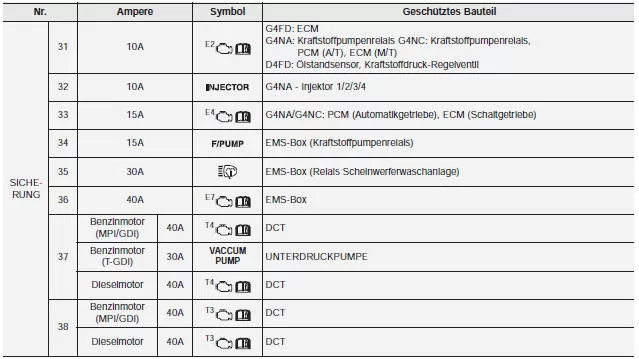

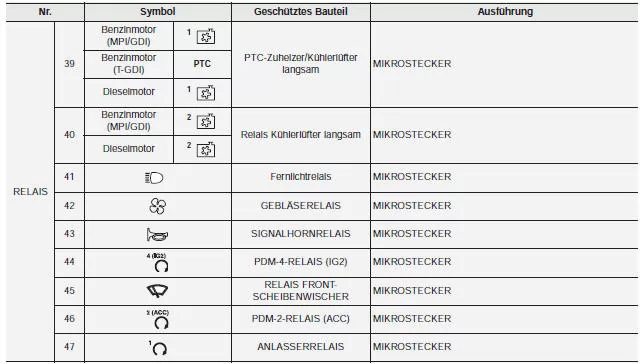

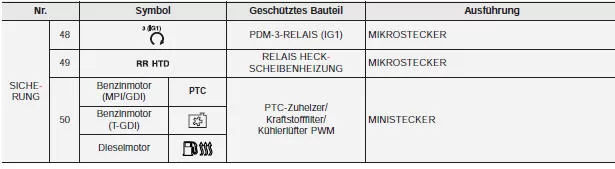

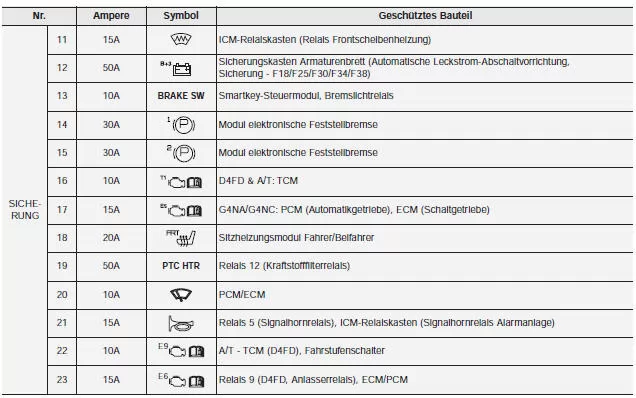

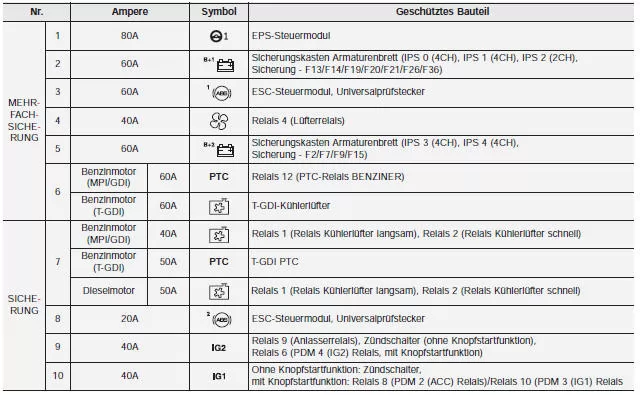

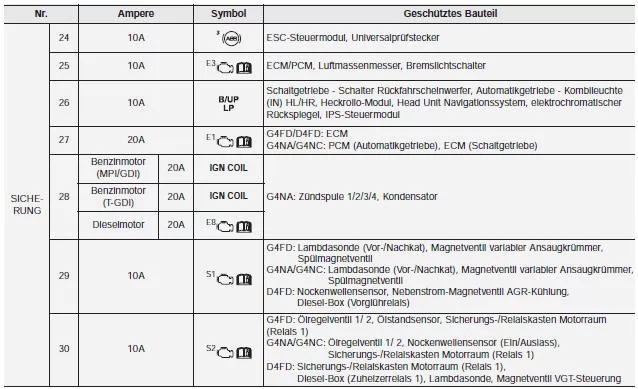

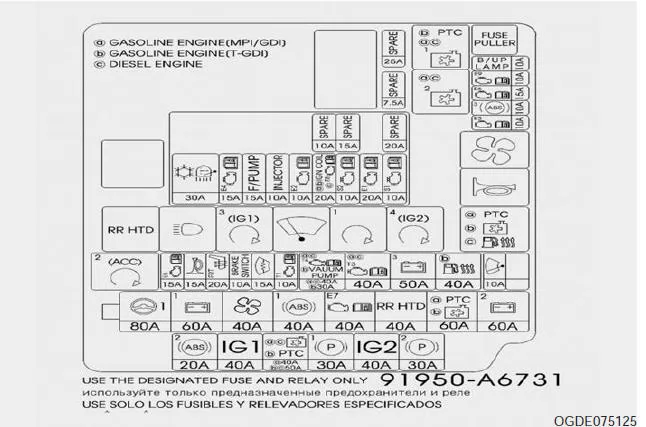

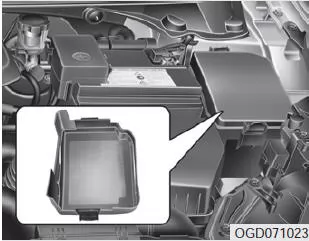

Sicherungskasten Motorraum

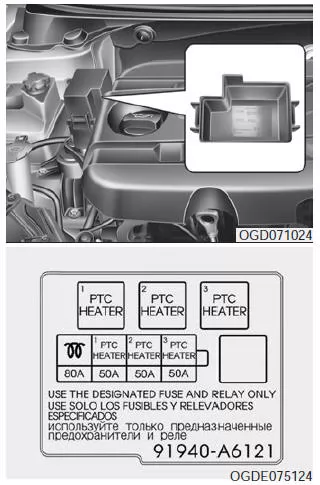

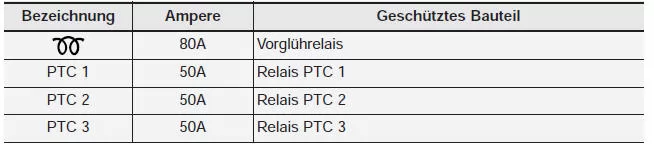

Sicherungskasten Motorraum (nur Dieselmotor)
Die Sicherungs- und Relaiskästen im Hyundai i30 (2011–2017) sind übersichtlich aufgebaut und bieten schnellen Zugriff auf alle relevanten Komponenten. Die Legenden auf den Deckeln helfen, die richtige Sicherung zu identifizieren und bei Bedarf zu ersetzen.
Besonders wichtig ist die Unterscheidung zwischen Innenraum- und Motorraum-Sicherungskasten sowie die Berücksichtigung von Modellvarianten. Die Abbildungen im Handbuch zeigen die genaue Position und Belegung – ein wertvolles Hilfsmittel für Wartung und Diagnose.
Häufig gestellte Fragen
Wo finde ich die Belegung der Sicherungen?
Auf der Innenseite des Sicherungskastendeckels befindet sich eine vollständige Legende mit Bezeichnungen und Amperezahlen.
Gilt die Sicherungsbelegung für alle Modelle?
Nicht unbedingt – die Angaben entsprechen dem Stand der Drucklegung. Bei Abweichungen sollte die Legende im Fahrzeugdeckel beachtet werden.
