Hyundai i30: Scheinwerfer (Fernlicht) und statisches Kurvenlicht. Standlicht. Scheinwerfer (Abblendlicht, kein HID). Scheinwerfer (Abblendlicht, HID)

Hyundai i30 / Hyundai i30 Betriebsanleitung / Wartung / Glühlampen / Scheinwerfer ersetzen / Scheinwerfer (Fernlicht) und statisches Kurvenlicht. Standlicht. Scheinwerfer (Abblendlicht, kein HID). Scheinwerfer (Abblendlicht, HID)

Scheinwerferkomponenten des Hyundai i30 GD im Detail: Dieses Kapitel unterteilt in Fernlicht, Kurvenlicht, Standlicht und Abblendlicht (Halogen/HID) und zeigt den gezielten Glühlampenaustausch mit Abdeckzugang, Steckerverbindung und Sicherungsbügel. Spezialfall HID: Hier wird ausdrücklich vom Eigenzugriff abgeraten, da Stromschlaggefahr besteht.

Die Anleitung ergänzt Tipps zum Lichtbild bei Links-/Rechtsverkehr, zur Lebensdauer von Xenon-Leuchten und zur korrekten Fingerhandhabung bei Halogenlampen. Wer Sicht und Sicherheit im Hyundai i30 (2011–2017) optimieren will, erhält hier strukturierten Praxisbezug.

Scheinwerfer (Fernlicht) und statisches Kurvenlicht

beschriebenen Schritte 1 bis 6 durch.

Bauen Sie den Deckel ab, indem Sie ihn gegen den Uhrzeigersinn drehen.
Ziehen Sie den Stecker von der Scheinwerferglühlampe ab.
Lösen Sie den Sicherungsbügel der Scheinwerferglühlampe, indem Sie das Ende nach innen drücken und danach anheben.
Ziehen Sie die Glühlampe aus dem Scheinwerfer.
Setzen Sie eine neue Scheinwerferglühlampe ein, richten Sie den Sicherungsbügel zu der Nut auf der Glühlampe aus und lassen Sie ihn in der Position einrasten.
Schließen Sie den Stecker an die Scheinwerferglühlampe an.
Bauen Sie die Abdeckung der Scheinwerferglühlampe ein, indem Sie sie im Uhrzeigersinn drehen.
Klemmen Sie den Kabelstecker hinten am Scheinwerfer an.
Bauen Sie den Scheinwerfer wieder in die Fahrzeugkarosserie ein.

Standlicht

Führen Sie die auf der vorigen Seite beschriebenen Schritte 1 bis 6 durch.

Bauen Sie den Deckel ab, indem Sie ihn gegen den Uhrzeigersinn drehen.
Ziehen Sie die Fassung aus der Baugruppe.
Ziehen Sie die Glühlampe aus der Fassung.
Setzen Sie eine neue Glühlampe in die Fassung ein.
Setzen Sie die Fassung in die Baugruppe ein.
Bauen Sie die Abdeckung der Scheinwerferglühlampe ein, indem Sie sie im Uhrzeigersinn drehen.

Scheinwerfer (Abblendlicht, kein HID)

Führen Sie die auf der vorigen Seite beschriebenen Schritte 1 bis 6 durch.

Bauen Sie den Deckel ab, indem Sie ihn gegen den Uhrzeigersinn drehen.
Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Zungen mit den Gehäuseaussparungen fluchten.
Ziehen Sie die Glühlampe aus der Fassung.
Setzen Sie eine neue Glühlampe in die Fassung ein.
Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die Zungen der Fassung mit den Aussparungen im Leuchtengehäuse fluchten lassen. Drücken Sie die Fassung in das Gehäuse und drehen Sie sie im Uhrzeigersinn.
Bauen Sie die Abdeckung der Scheinwerferglühlampe ein, indem Sie sie im Uhrzeigersinn drehen.

Scheinwerfer (Abblendlicht, HID)

Für den Fall, dass die Leuchte nicht funktioniert, empfehlen wir, das System in einer HYUNDAI Vertragswerkstatt überprüfen zu lassen.

VORSICHT - HID-Abblendlichtscheinwerfer (ausstattungsabhängig) Versuchen Sie nicht, die Abblendlichtglühlampe (XENON) zu ersetzen oder zu inspizieren - es besteht Stromschlaggefahr. Für den Fall, dass das Abblendlicht (XENON-Glühlampe) nicht funktioniert, empfehlen wir, das System in einer HYUNDAI Vertragswerkstatt überprüfen zu lassen.

ANMERKUNG HID-Leuchten sind Halogenglühlampen leistungsmäßig überlegen. Laut Hersteller halten HID-Leuchten je nach Nutzungshäufigkeit mindestens doppelt so lange wie Halogenglühlampen.

Vermutlich müssen sie während der Fahrzeuglebensdauer irgendwann ersetzt werden. Häufiges Ein- und Ausschalten der Scheinwerfer verkürzt die Lebenserwartung der HIDLeuchten.

HID-Leuchten versagen anders als Halogenglühlampen. Wenn ein Scheinwerfer nach einer Weile im Betrieb erlischt, aber nach dem Ausund Wiedereinschalten der Scheinwerfer wieder aufleuchtet, muss wahrscheinlich die HID-Leuchte ersetzt werden. HID-Beleuchtungskomponenten sind komplexer als herkömmliche Halogenglühlampen und daher mit höheren Austauschkosten verbunden.

Links-/Rechtsverkehr

Die Lichtkegel des Abblendlichts sind asymmetrisch. Wenn Sie ein Land bereisen, in dem Linksverkehr gilt, führt diese Asymmetrie dazu, dass der entgegenkommende Verkehr geblendet wird. Die ECE-Bestimmungen schreiben verschiedene technische Lösungen zur Vermeidung der Blendwirkung vor. Dazu zählen automatische Umschaltsysteme sowie Klebefolien und das Verringern der Leuchtweite. Diese Scheinwerfer sind so konzipiert, dass sie den entgegenkommenden Verkehr nicht blenden.

Folglich müssen Sie keine Veränderungen an Ihren Scheinwerfern vornehmen, wenn Sie ein Land mit Linksverkehr bereisen

Links-/Rechtsverkehr

VORSICHT - Halogenlampen

Halogenlampen sind mit einem unter Druck stehenden Gas gefüllt, welches Glassplitter in die Umgebung schleudert, wenn der Glaskolben zerbricht.

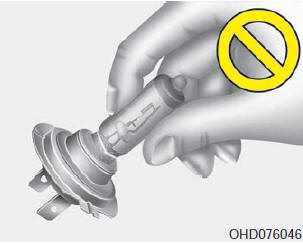

Behandeln Sie sie vorsichtig, und vermeiden Sie Kratzer. Lassen Sie eingeschaltete Glühlampen nicht mit Flüssigkeiten in Berührung kommen. Fassen Sie den Glaskolben nie mit bloßen Fingern an. Eine verbleibende Fettschicht kann die Glühlampe zum Platzen bringen, wenn sie eingeschaltet wird. Lassen Sie eine Halogenlampe nur in eingebautem Zustand aufleuchten.
Wenn eine Glühlampe beschädigt oder durchgebrannt ist, ersetzen Sie diese sobald als möglich und entsorgen Sie die defekte Glühlampe sorgfältig.
Tragen Sie beim Ersetzen von Glühlampen eine Schutzbrille.
Lassen Sie Glühlampe vor dem Ausbauen abkühlen.

Der Austausch von Glühlampen im Hyundai i30 (2011–2017) variiert je nach Leuchtentyp. Während Fernlicht, Standlicht und Abblendlicht ohne HID-Technik selbst gewechselt werden können, erfordert die HID-Ausführung professionelle Unterstützung.

Besonders wichtig ist die Einhaltung der Sicherheitsvorgaben beim Umgang mit Halogenlampen und die Vermeidung von Hautkontakt mit dem Glaskolben. Die Hinweise zur Lebensdauer und zum Verhalten bei Ausfall der HID-Leuchten helfen, rechtzeitig zu reagieren.

Häufig gestellte Fragen

Darf ich HID-Leuchten selbst austauschen?
Nein, wegen Stromschlaggefahr und komplexer Technik sollte der Austausch ausschließlich durch eine HYUNDAI Vertragswerkstatt erfolgen.

Wie erkenne ich einen Defekt bei HID-Leuchten?
Wenn die Leuchte nach kurzer Betriebszeit erlischt und erst nach erneutem Einschalten wieder funktioniert, ist ein Austausch erforderlich.
