Hyundai i30: Komponenten und Funktionen des SRS-Rückhaltesystems

Hyundai i30 / Hyundai i30 Betriebsanleitung / Sicherheitssysteme Ihres Fahrzeugs / Airbags - Ergänzendes Rückhaltesystem / Komponenten und Funktionen des SRS-Rückhaltesystems

Welche Komponenten arbeiten im SRS-Rückhaltesystem des Hyundai i30 (2011–2017) zusammen? Vom SRSCM-Steuermodul über Front-, Seiten-, Kopf- und optional Knie-Airbag bis zu Gurtstraffern und Aufprallsensoren – hier erfahren Sie, wie das System Kollisionen überwacht und im Zusammenspiel mit Gurten die Vorwärtsbewegung der Insassen bremst. Bei der Auslösung reißen Sollnähte, Airbags blasen sich auf und lassen den Druck sofort wieder ab, damit Sicht und Fahrzeugkontrolle erhalten bleiben. Platzieren Sie keine Zubehörteile auf dem Armaturenbrett, achten Sie auf Pulverrückstände nach einer Auslösung und fassen Sie SRS-spezifische Sicherungen nur bei ausgeschalteter Zündung an – für maximale Sicherheit im Hyundai i30 II Gen.

Komponenten und Funktionen des SRS-Rückhaltesystems

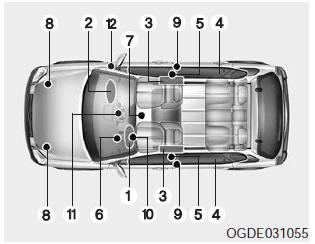

Das SRS-System besteht aus den folgenden Komponenten:

  1.  Fahrerairbagmodul vorn
  2.  Beifahrerairbagmodul vorn
  3.  Seitenairbagmodule*
  4.  Kopfairbagmodule*
  5.  Gurtrollen-Gurtstraffer
  6.  Airbag-Warnleuchte
  7. SRS-Steuermodul (SRSCM)
  8.  Vordere Aufprallsensoren
  9. Seitliche Aufprallsensoren*
  10.  Knie-Airbagmodul Fahrerseite*
  11.  Kontrollleuchte "Beifahrerairbag vorn ON/OFF"
  12. Schalter "Beifahrerairbag vorn ON/OFF"

*: ausstattungsabhängig

Das SRS-Steuermodul überwacht bei eingeschalteter Zündung kontinuierlich alle Komponenten, um zu bestimmen, ob die Schwere eines Frontal-, Eck- oder Seitenaufpralls ausreicht, um die Airbags oder Gurtstraffer auszulösen.

Die Airbag-Warnleuchte im Armaturenbrett leuchtet nach dem Einschalten der Zündung für ca. 6 Sekunden auf. Danach sollte die air bag-Warnleuchte erlöschen.

VORSICHT Wenn einer der folgenden Zustände auftritt, zeigt dies eine Fehlfunktion des SRS-Systems an. Wir empfehlen, das System in einer HYUNDAI Vertragswerkstatt inspizieren zu lassen.
  •  Die Warnleuchte leuchtet nach dem Einschalten der Zündung nicht kurz auf.
  •  Die Warnleuchte leuchtet nach ca. 6 Sekunden dauerhaft weiter.
  •  Die Warnleuchte leuchtet während der Fahrt auf.
  •  Die Leuchte blinkt, wenn sich der Zündschalter in der Stellung ON befindet.

Komponenten und Funktionen des SRS-Rückhaltesystems

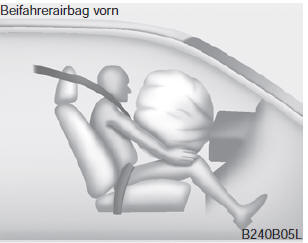

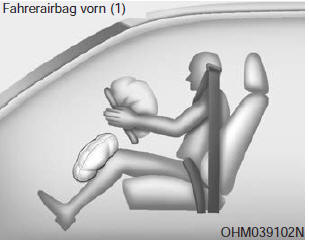

Die vorderen Airbag-Module befinden sich in der Mitte des Lenkrads, in der beifahrerseitigen Armaturenbretthälfte über dem Handschuhfach und/oder im fahrerseitigen Kniepolster.Wenn das SRSSteuermodul einen ausreichend schweren Aufprall an der Fahrzeugfront erkennt, löst es automatisch die vorderen Airbags aus.

Komponenten und Funktionen des SRS-Rückhaltesystems

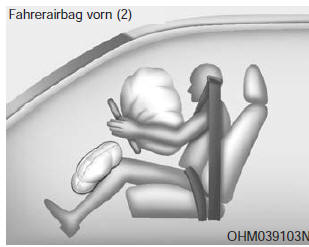

Bei der Auslösung trennen sich Sollrissnähte, die direkt in die Verkleidungen eingearbeitet sind, unter dem Druck der Airbagausdehnung. Die daraufhin entstehenden Öffnungen in den Abdeckungen erlauben die vollständige Ausdehnung der Airbags.

Komponenten und Funktionen des SRS-Rückhaltesystems

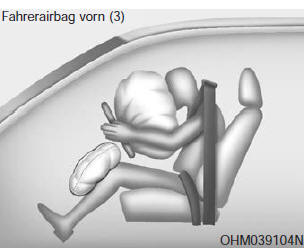

Ein vollständig aufgeblasener Airbag, in Verbindung mit einem ordnungsgemäß angelegten Sicherheitsgurt, verlangsamt die Vorwärtsbewegung des Fahrers oder Beifahrers und reduziert das Risiko von Kopf- und Brustverletzungen.

Nach der vollständigen Ausdehnung lässt der Airbag seinen Druck sofort wieder ab und ermöglicht dem Fahrer freie Sicht nach vorn und die Möglichkeit, die Lenkung und andere Einrichtungen zu bedienen.

Komponenten und Funktionen des SRS-Rückhaltesystems


VORSICHT
  •  Bauen oder platzieren Sie in einem Fahrzeug mit Beifahrerairbag auf der Beifahrerseite über dem Handschuhfach keine Zubehörteile (Getränkehalter, Kassettenhalter, Aufkleber usw.) auf das Armaturenbrett. Solche Gegenstände können bei einer Auslösung des Beifahrerairbags zu gefährlichen Projektilen werden und Verletzungen verursachen.
  • Wenn Sie einen Behälter mit flüssigem Lufterfrischer im Fahrzeug anbringen, platzieren Sie ihn nicht in der Nähe des Kombiinstruments und nicht auf der Armaturenbrettoberfläche.

    Solche Gegenstände können bei einer Auslösung des Beifahrerairbags zu gefährlichen Projektilen werden und Verletzungen verursachen.



VORSICHT
  •  Wenn ein Airbag ausgelöst wird, kann erst ein lautes Explosionsgeräusch und danach ein feiner Staub im Fahrzeug entstehen.

    Diese Begleiterscheinungen sind normal und nicht gefährlich - die Airbags sind in diesem feinen Pulver verpackt. Der Staub, der bei der Auslösung eines Airbags freigesetzt wird, kann bei einigen Personen Haut- oder Augenirritationen als auch schwere asthmatische Reaktionen verursachen.

    Waschen Sie nach einem Unfall, bei dem Airbags ausgelöst wurden, alle exponierten Hautpartien mit lauwarmem Wasser und milder Seife.

  •  Das SRS-System kann nur bei eingeschalteter Zündung funktionieren.

    Wenn die AIR BAG-Warnleuchte nicht aufleuchtet, nach den ersten 6 Sekunden nach dem Einschalten der Zündung oder nach dem Anlassen des Motors kontinuierlich weiterleuchtet oder während der Fahrt aufleuchtet, ist die Funktion des SRS-Systems nicht ordnungsgemäß. In diesem Fall empfehlen wir, das System in einer HYUNDAI Vertragswerkstatt inspizieren zu lassen.

  •  Bevor Sie eine Sicherung ersetzen oder die Batterie abklemmen, drehen Sie das Zündschloss in die Stellung LOCK und ziehen Sie den Zündschlüssel ab. Bauen Sie die zum Airbagsystem gehörende(n) Sicherungen bei eingeschalteter Zündung niemals aus und ersetzen Sie diese Sicherung(en) bei eingeschalteter Zündung auch nicht. Wenn dieser Warnhinweis nicht beachtet wird, führt dies dazu, dass die AIR BAG-Warnleuchte aufleuchtet.

Das SRS-System im Hyundai i30 II Gen besteht aus Fahrer- und Beifahrerairbags, Seiten- und Kopfairbags (modellabhängig), Gurtstraffern sowie Sensorik zur Aufprallerkennung. Bei Frontal- oder Seitenkollisionen entscheidet das Steuergerät SRSCM über Auslösung, basierend auf Geschwindigkeit, Winkel und Aufprallkraft.

Die Komponenten sind in Lenkrad, Armaturenbrett, Türen und Dachrahmen integriert. Sollrissnähte und sensoraktivierte Module garantieren ein schnelles, vollständiges Entfalten der Airbags zur Reduktion schwerer Verletzungen – insbesondere an Kopf, Brust und Knie. Ein Luftdruckablass nach Entfaltung sorgt für freie Sicht und Fahrzeugkontrolle.

Wichtig: Keine Gegenstände auf Airbagmodulen platzieren. Selbst leichte Objekte (Lufterfrischer, Aufkleber) können bei Auslösung zu gefährlichen Projektilen werden. Der Hyundai i30 GD bietet bei korrekter Nutzung maximale Insassensicherheit.
