Hyundai i30: Glühlampen der hinteren Kombileuchten ersetzen

Kombileuchten am Hyundai i30 GD im Überblick: Der Beitrag erklärt, wie hintere Glühlampen (Blinklicht, Rückfahr-, Nebel‑ und Rücklicht) fachgerecht ausgebaut und ersetzt werden – inklusive Zugang über Heckklappe, Wartungsklappen und Radkasten. Bilder führen Schritt für Schritt durch Demontage, Lampenfassung und Neumontage.

Spezialfall LED: Für Brems‑ und Rücklicht empfiehlt sich eine Prüfung durch die HYUNDAI Vertragswerkstatt. Ergänzende Hinweise zu Rastnasen und korrektem Drehverhalten helfen, die Rückleuchten des Hyundai i30 (2011–2017) sicher zu warten.

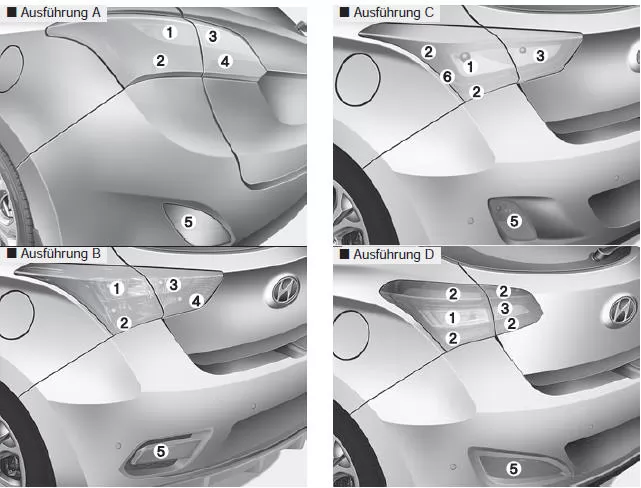

1. Blinklicht hinten
2.  Brems-/Rücklicht
3.  Rückfahrscheinwerfer
4.  Rücklicht
5.  Nebelschlusslicht (ausstattungsabhängig)
6.  Bremslicht

Die tatsächlichen hinteren Kombileuchten können von der Abbildung abweichen.

Außenleuchte

Blinkleuchte hinten

1.  Stellen Sie den Motor ab.
2.  Öffnen Sie die Heckklappe.

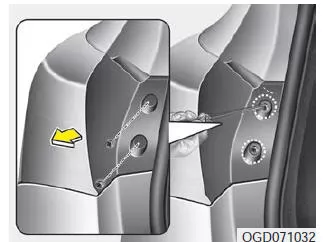

3.  Lösen Sie die Befestigungsschrauben der Leuchte mit einem geeigneten Kreuzschraubendreher.
4.  Bauen Sie die hintere Kombileuchte aus der Fahrzeugkarosserie aus.

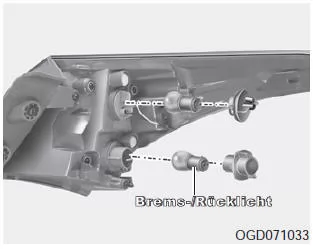

5. Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Rastasen zu den Gehäuseaussparungen ausgerichtet sind.
6. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe niederdrücken und gegen den Uhrzeigersinn drehen, bis ihre Rastnasen zu den Aussparungen in der Lampenfassung ausgerichtet sind.

   Ziehen Sie die Glühlampe aus der Fassung.

7.  Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie diese, bis sie einrastet.
8. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die Rastnasen der Fassung zu den Aussparungen im Leuchtengehäuse ausrichten. Drücken Sie die Fassung in das Leuchtengehäuse und drehen Sie sie im Uhrzeigersinn.
9. Bauen Sie die Leuchte wieder an die Fahrzeugkarosserie an.

Brems - und Rücklicht (LED-Ausführung)

Für den Fall, dass die Leuchte nicht funktioniert, empfehlen wir, das System in einer HYUNDAI Vertragswerkstatt überprüfen zu lassen

Innenleuchte

1. Stellen Sie den Motor ab.
2.  Öffnen Sie die Heckklappe

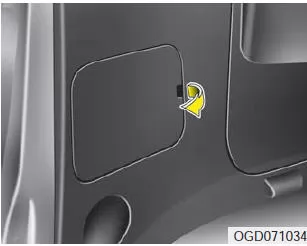

3.  Bauen Sie die Wartungsklappe mit einem flachen Schraubendreher aus.

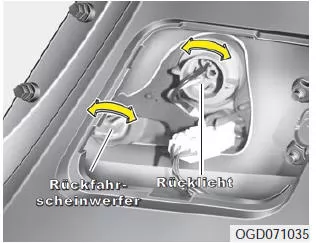

Rücklicht (Glühlampenausführung)

4.  Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Zungen mit den Gehäuseaussparungen fluchten.
5.  Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe niederdrücken und gegen den Uhrzeigersinn drehen, bis ihre Stifte mit den Aussparungen in der Lampenfassung fluchten. Ziehen Sie die Glühlampe aus der Fassung.
6.  Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie die Glühlampe, bis sie einrastet.
7. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die Zungen der Fassung mit den Aussparungen im Leuchtengehäuse fluchten lassen. Drücken Sie die Fassung in das Gehäuse und drehen Sie sie im Uhrzeigersinn.
8.  Verschließen Sie die Wartungsöffnung mit der Blende.

Rückfahrscheinwerfer (Glühlampenausführung)

4.  Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Zungen mit den Gehäuseaussparungen fluchten.
5.  Ziehen Sie die Glühlampe aus der Fassung.
6.  Setzen Sie eine neue Glühlampe in die Fassung ein.
7.  Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die Zungen der Fassung mit den Aussparungen im Leuchtengehäuse fluchten lassen und die Fassung im Uhrzeigersinn drehen.
8.  Bauen Sie die Leuchte wieder in die Fahrzeugkarosserie ein.

Brems- und Rücklicht (LED-Ausführung)

Für den Fall, dass die Leuchte nicht funktioniert, empfehlen wir, das System in einer HYUNDAI Vertragswerkstatt überprüfen zu lassen.

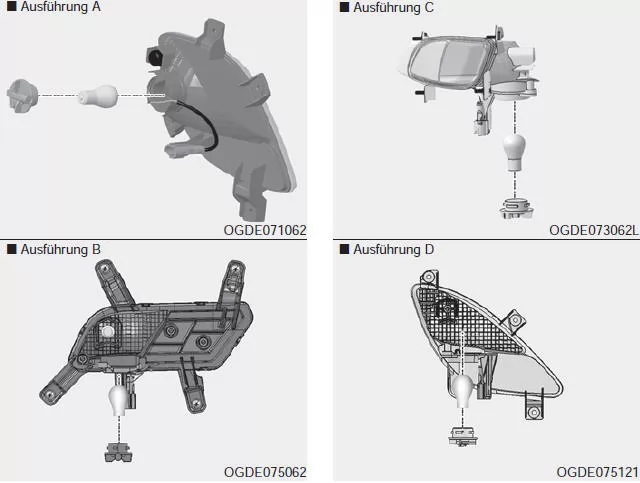

Nebelschlussleuchte

1. Entfernen Sie den hinteren Reifen und Radkasten
2. Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Rastasen zu den Gehäuseaussparungen ausgerichtet sind.
3.  Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe niederdrücken und gegen den Uhrzeigersinn drehen, bis ihre Rastnasen zu den Aussparungen in der Lampenfassung ausgerichtet sind. Ziehen Sie die Glühlampe aus der Fassung.
4.  Setzen Sie eine neue Glühlampe in die Fassung ein.
5.  Bauen Sie die Leuchte wieder in die Fahrzeugkarosserie ein.

Die hinteren Kombileuchten des Hyundai i30 (2011–2017) sind modular aufgebaut und ermöglichen den Austausch einzelner Glühlampen wie Rücklicht, Bremslicht oder Rückfahrscheinwerfer. Die Anleitung im Handbuch zeigt Schritt für Schritt, wie die Leuchteneinheiten demontiert und neue Lampen eingesetzt werden.

Besonders wichtig ist die Verwendung von Glühlampen mit korrekter Wattzahl und die sorgfältige Ausrichtung der Fassungen. LED-Leuchten sollten ausschließlich von Fachpersonal geprüft und ersetzt werden.

Eine funktionierende Rückbeleuchtung erhöht die Sicherheit im Straßenverkehr. Wer die Hinweise beachtet, kann die Leuchten des Hyundai i30 (2011–2017) zuverlässig warten und bei Bedarf selbst ersetzen.
