VW Golf: Technische Daten. Motorraumübersichten. Motordaten. Fahrleistungen
Die Motorraumübersichten des Volkswagen Golf VI (2008–2012) bieten einen klaren Einblick in die technische Struktur verschiedener Motorvarianten – von Benzin- bis Dieselmotoren. Jedes Aggregat verfügt über spezifisch angeordnete Komponenten wie Kühlmittelausgleichsbehälter, Ölmesstab oder Batterieabdeckung, die für Wartung und Kontrolle entscheidend sind. Durch die präzise Darstellung der Bauteile wird das Nachfüllen von Betriebsstoffen vereinfacht und die Sicherheit bei Arbeiten im Motorraum erhöht. Der Golf VI zeigt, wie technische Transparenz und praxisnahe Dokumentation den Fahrzeugservice optimieren.
Motorraumübersichten
Gilt für Fahrzeuge: mit Benzinmotor 59 kW
Benzinmotor mit 59 kW
Abb. 3 Prinzipdarstellung: Motorraumübersicht.
(1) Kühlmittelausgleichsbehälter (2) Scheibenwaschwasserbehälter (3) Motorölmessstab (4) Motoröleinfüllöffnung (5) Bremsflüssigkeitsbehälter (6) Fahrzeugbatterie (unter einer Abdeckung) (7) Sicherungen (unter einer Abdeckung)
Das Prüfen und Nachfüllen von Betriebsmitteln wird an den zuvor genannten Bauteilen durchgeführt und ist in „Rat und Tat“, Kapitel „Arbeiten im Motorraum“ beschrieben.
Gilt für Fahrzeuge: mit Benzinmotor 75 kW, Autogasmotor 75 kW/72 kW
Benzinmotor mit 75 kW, Autogasmotor mit 75 kW/72 kW
Abb. 4 Prinzipdarstellung: Motorraumübersicht.
(1) Kühlmittelausgleichsbehälter (2) Scheibenwaschwasserbehälter (3) Motorölmessstab (4) Motoröleinfüllöffnung (5) Bremsflüssigkeitsbehälter (6) Fahrzeugbatterie (unter einer Abdeckung) (7) Sicherungen (unter einer Abdeckung)
Das Prüfen und Nachfüllen von Betriebsmitteln wird an den zuvor genannten Bauteilen durchgeführt und ist in „Rat und Tat“, Kapitel „Arbeiten im Motorraum“ beschrieben.
Gilt für Fahrzeuge: mit Benzinmotoren 77 kW, 90 kW
Benzinmotoren mit 77 kW, 90 kW
Abb. 5 Prinzipdarstellung: Motorraumübersicht.
(1) Kühlmittelausgleichsbehälter (2) Scheibenwaschwasserbehälter (3) Motoröleinfüllöffnung (4) Motorölmessstab (5) Bremsflüssigkeitsbehälter (6) Fahrzeugbatterie (unter einer Abdeckung) (7) Sicherungen (unter einer Abdeckung)
Das Prüfen und Nachfüllen von Betriebsmitteln wird an den zuvor genannten Bauteilen durchgeführt und ist in „Rat und Tat“, Kapitel „Arbeiten im Motorraum“ beschrieben.
Gilt für Fahrzeuge: mit Benzinmotor 118 kW
Benzinmotor mit 118 kW
Abb. 6 Prinzipdarstellung: Motorraumübersicht.
(1) Kühlmittelausgleichsbehälter (2) Scheibenwaschwasserbehälter (3) Motoröleinfüllöffnung (4) Motorölmessstab (5) Bremsflüssigkeitsbehälter (6) Fahrzeugbatterie (unter einer Abdeckung) (7) Sicherungen (unter einer Abdeckung)
Das Prüfen und Nachfüllen von Betriebsmitteln wird an den zuvor genannten Bauteilen durchgeführt und ist in „Rat und Tat“, Kapitel „Arbeiten im Motorraum“ beschrieben.
Gilt für Fahrzeuge: mit Dieselmotor 66 kW, 77 kW
Dieselmotoren mit 66 kW, 77 kW
Abb. 7 Prinzipdarstellung: Motorraumübersicht.
(1) Scheibenwaschwasserbehälter (2) Motorkühlmittelausgleichsbehälter (3) Motoröleinfüllöffnung (4) Motorölmessstab (5) Bremsflüssigkeitsbehälter (6) Fahrzeugbatterie (unter einer Abdeckung) (7) Sicherungen (unter einer Abdeckung)
Das Prüfen und Nachfüllen von Betriebsmitteln wird an den zuvor genannten Bauteilen durchgeführt und ist in „Rat und Tat“, Kapitel „Arbeiten im Motorraum“ beschrieben.
Gilt für Fahrzeuge: mit Dieselmotoren 81 kW, 100 kW, 103 kW
Dieselmotoren mit 81 kW, 100 kW, 103 kW
Abb. 8 Prinzipdarstellung: Motorraumübersicht.
(1) Scheibenwaschwasserbehälter (2) Kühlmittelausgleichsbehälter> (3) Motorölmessstab> (4) Motoröleinfüllöffnung> (5) Bremsflüssigkeitsbehälter> (6) Fahrzeugbatterie (unter einer Abdeckung)> (7) Sicherungen (unter einer Abdeckung)
Das Prüfen und Nachfüllen von Betriebsmitteln wird an den zuvor genannten Bauteilen durchgeführt und ist in „Rat und Tat“, Kapitel „Arbeiten im Motorraum“ beschrieben.

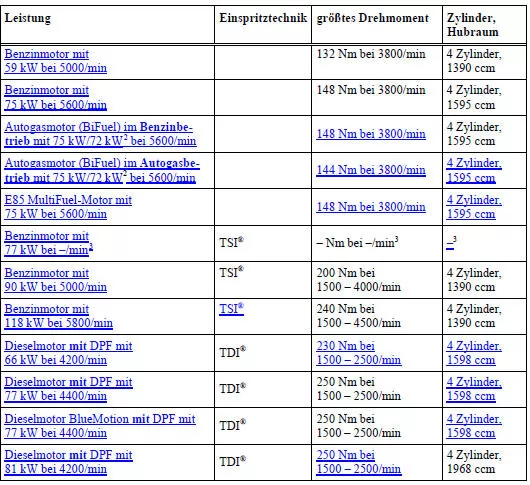

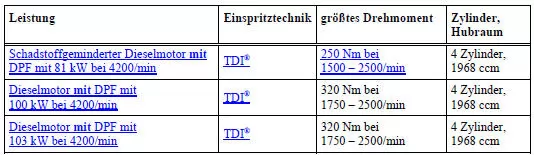

Motordaten

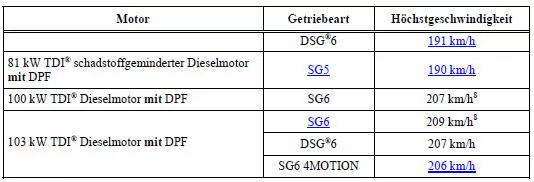

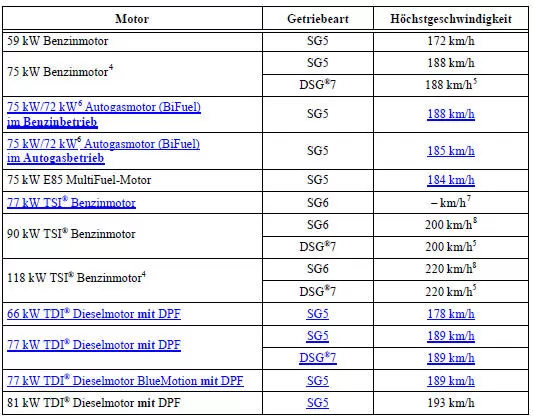

Fahrleistungen
Hinweis
• Bei einigen Motorisierungen mit Schlechtwegefahrwerk kann die Höchstgeschwindigkeit auf 210 km/h begrenzt sein.
• Die Fahrleistungen wurden ohne fahrleistungsmindernde Ausstattungen wie z. B. Dachgepäckträger, Schmutzfänger oder extreme Breitreifen ermittelt.
Fazit: Die Motorraumübersichten des Volkswagen Golf VI (2008–2012) bieten eine klare Orientierung für Wartung und Kontrolle der wichtigsten Komponenten – vom Kühlmittelbehälter bis zur Batterie. Je nach Motorisierung (Benzin, Autogas oder Diesel) sind die Positionen leicht unterschiedlich, aber stets logisch angeordnet und gut zugänglich.
Praxisnutzen: Regelmäßiges Prüfen und Nachfüllen von Betriebsmitteln wie Motoröl, Kühlmittel oder Bremsflüssigkeit erhöht die Lebensdauer und Betriebssicherheit. Die Übersicht hilft, Fehlerquellen schnell zu erkennen und Wartungsintervalle einzuhalten – besonders bei unterschiedlichen Leistungsstufen von 59 kW bis 118 kW.
Hinweis: Die Fahrleistungen variieren je nach Ausstattung und Motorisierung. Zusätzliche Komponenten wie Dachträger oder Breitreifen können die Höchstgeschwindigkeit beeinflussen. Für präzise Angaben empfiehlt sich ein Blick in die technischen Datenblätter oder Rücksprache mit dem Volkswagen Partner.
