VW Golf: Übersichtsbild. Warn- und Kontrollleuchten

Übersichtsbild

Diese Übersicht soll helfen, sich schnell mit den Anzeigen und Bedienungselementen vertraut zu machen.

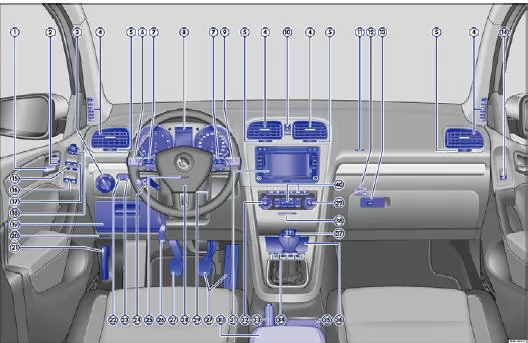

Abb. 1 Übersichtsbild Linkslenker.

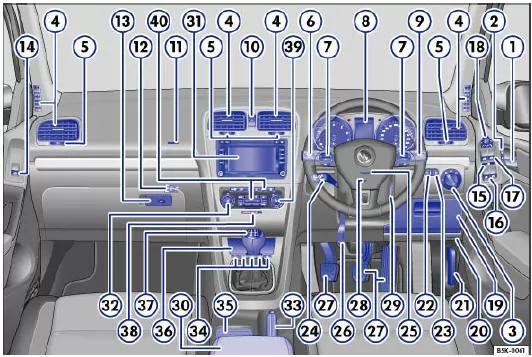

Abb. 2 Übersichtsbild Rechtslenker.

Einige der hier aufgeführten Ausstattungen gehören zu bestimmten Modellausführungen oder sind Bestandteil von Mehrausstattungen.

(1) Türöffnungshebel (2) Zentralverriegelungstaster für das Ver- und Entriegeln des Fahrzeugs (3) Lichtschalter
(4) Luftaustrittsdüse (5) Rändelrad zum Öffnen und Schließen der Luftaustrittsdüse (6) Hebel für
– den Blinker und das Fernlicht – die Geschwindigkeitsregelanlage (GRA) „Fahren“, Kapitel „Geschwindigkeitsregelanlage (GRA)“
(7) Bedienungselemente des Multifunktionslenkrads (8) Kombi-Instrument:
– Instrumente
– Display
– Warn- und Kontrollleuchten (9) Hebel für
– die Scheibenwischer und Scheibenwascher – die Bedienung der Multifunktionsanzeige (10) Taster zum Ein- und Ausschalten der Warnblinkanlage (11) Beifahrer-Frontairbag „Sicherheit geht vor“, Kapitel „Frontairbags“ (12) Schlüsselschalter zum Abschalten des Beifahrer-Frontairbags „Sicherheit geht vor“, Kapitel „Beifahrer-Frontairbag abschalten“ (13) Öffnungshebel mit Schloss für das Ablagefach (14) Taste zum Öffnen und Schließen des Fensters auf der Beifahrerseite (15) Sicherheitsschalter für die hinteren Fenster (16) Tasten zum Öffnen und Schließen der hinteren Fenster (17) Tasten zum Öffnen und Schließen der vorderen Fenster (18) Schalter zum Einstellen der Außenspiegel (19) Ablagefach
(20) Fahrer-Knieairbag „Sicherheit geht vor“, Kapitel „Knieairbag“ (21) Hebel zum Entriegeln der Motorraumklappe „Rat und Tat“, Kapitel „Arbeiten im Motorraum“
(22) Helligkeitsregler für die Instrumenten- und Schalterbeleuchtung (23) Regler für die Leuchtweitenregulierung (24) Hebel für die automatische Distanzregelung (ACC) „Fahren“, Kapitel „Automatische Distanzregelung (ACC)“
(25) Fahrer-Frontairbag „Sicherheit geht vor“, Kapitel „Knieairbag“ (26) Hebel für die einstellbare Lenksäule (27) Pedale „Sicherheit geht vor“, Kapitel „Pedalbereich“ (28) Hupe (funktioniert nur bei eingeschalteter Zündung) (29) Zündschloss „Fahren“, Kapitel „Zündschloss“ (30) Ablagefach in der Mittelarmlehne (31) Radio oder Radio-Navigationssystem (32) Taster für die linke Sitzheizung (33) Handbremse „Fahren“, Kapitel „Handbremse“ (34) Tasten
– zum Ausschalten des elektronischen Stabilisierungsprogramms (ESP) oder der Antriebsschlupfregelung (ASR) „Rat und Tat“, Kapitel „Bremsen“ – zum Einstellen der adaptiven Fahrwerksregelung (DCC) „Fahren“, Kapitel „Adaptive Fahrwerksregelung (DCC)“ – zum Umschalten auf Autogasbetrieb sowie Füllstandsanzeige der Autogasanlage – zum Ein- und Ausschalten des Start-Stopp-Betriebs „Fahren“, Kapitel „Start- Stopp-Betrieb“ – zum Ein- und Ausschalten des Parklenkassistenten (Park Assist) „Fahren“, Kapitel „Parklenkassistent (Park Assist)“ – zum Ein- und Ausschalten der Parkdistanzkontrolle (ParkPilot) „Fahren“, Kapitel „Parkdistanzkontrolle (ParkPilot)“ – für die Reifenkontrollanzeige „Rat und Tat“, Kapitel „Räder“ (35) Getränkehalter oder Ablagefach mit Flaschenöffner (36) Abdeckung für: – Ablagefach mit 12 Volt-Steckdose – das Schaltgetriebe „Fahren“, Kapitel „Schaltgetriebe“ – das Automatikgetriebe oder Doppelkupplungsgetriebe DSG® „Fahren“, Kapitel „Automatikgetriebe oder Doppelkupplungsgetriebe DSG®“ (38) Kontrollleuchte für die Beifahrer-Frontairbagabschaltung „Sicherheit geht vor“, Kapitel „Beifahrer-Frontairbag abschalten“ (39) Taster für die rechte Sitzheizung (40) Bedienungselemente für – die Heizung und die Belüftung – die Climatic
– die Climatronic

Warn- und Kontrollleuchten

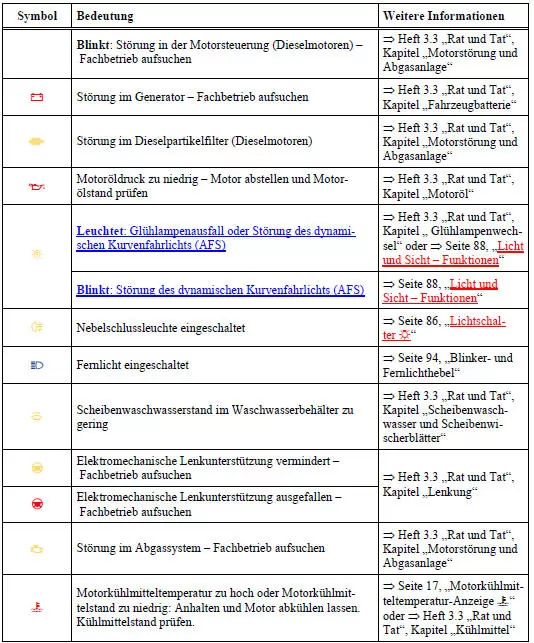

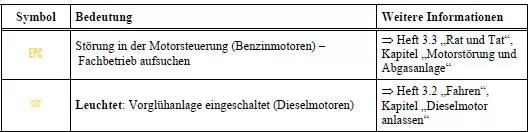

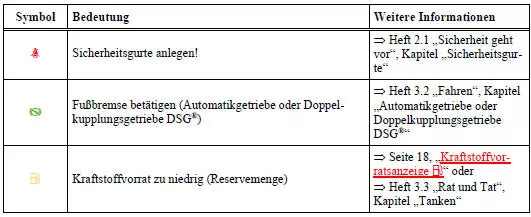

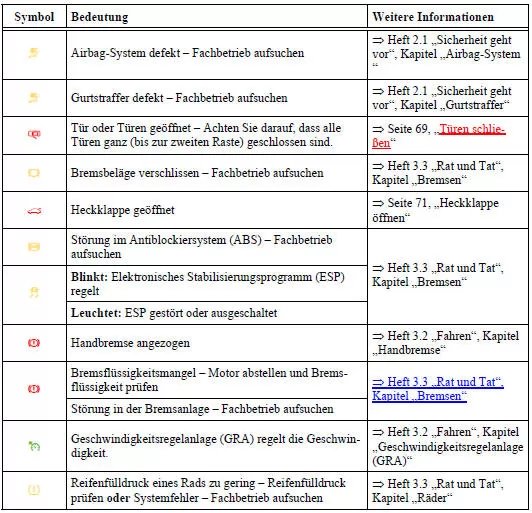

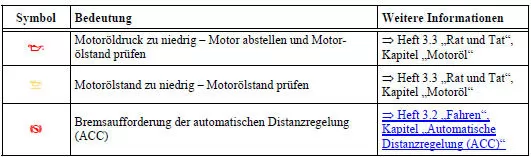

Übersicht der Warn- und Kontrollleuchten

Die Warn- und Kontrollleuchten zeigen bestimmte Funktionen bzw. Störungen an.

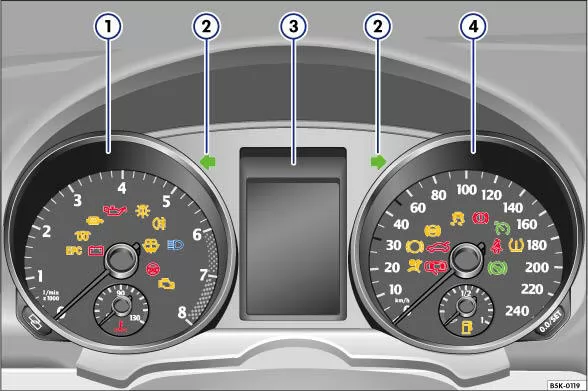

Abb. 3 Prinzipdarstellung: Kombi-Instrument mit Warn- und Kontrollleuchten.

Einige der in der Abbildung Abb. 3 und in den folgenden Tabellen aufgeführten Warn- und Kontrollleuchten gehören zu bestimmten Modellausführungen oder sind Bestandteil von Mehrausstattungen.

(1) Warn- und Kontrollleuchten im Drehzahlmesser

(2) Kontrollleuchten der Blinkanzeige

(3) Warn- und Kontrollleuchten im Display

(4) Warn- und Kontrollleuchten im Tachometer

ACHTUNG!

• Wenn Sie aufleuchtende Warn- oder Kontrollleuchten und die entsprechenden Beschreibungen und Warnhinweise nicht beachten, kann das zu schwerwiegenden Körperverletzungen oder Fahrzeugbeschädigungen führen.

• Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar. Benutzen Sie immer die Warnblinkanlage und ein Warndreieck, um andere Verkehrsteilnehmer auf Ihr stehendes Fahrzeug aufmerksam zu machen.

• Der Motorraum jedes Fahrzeugs ist ein gefährlicher Bereich! Bevor Sie die Motorraumklappe öffnen und Arbeiten am Motor oder im Motorraum durchführen: Schalten Sie den Motor aus und lassen Sie ihn abkühlen, um Verbrühungen oder andere Verletzungen zu reduzieren. Lesen und beachten Sie unbedingt die Warnhinweise „Rat und Tat“, Kapitel „Arbeiten im Motorraum“.

Hinweis

• Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im Display leuchtet bei einer Störung ausschließlich die jeweilige Kontrollleuchte auf.

• Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Display leuchtet bei einer Störung die jeweilige Kontrollleuchte auf und zusätzlich kann eine Meldung1 im Display des Kombi-Instruments angezeigt werden, die Sie informiert oder zu notwendigen Handlungen auffordert.
