Hyundai i30: Laderaumabdeckung. Laderaumnetz

Hyundai i30 / Hyundai i30 Betriebsanleitung / Ausstattung Ihres Fahrzeugs / Innenausstattung / Laderaumabdeckung. Laderaumnetz

Laderaumabdeckung

Laderaumabdeckung


Mit der Abdeckung kann der Laderaum so abgedeckt werden, dass die darin befindlichen Dinge nicht sichtbar sind.

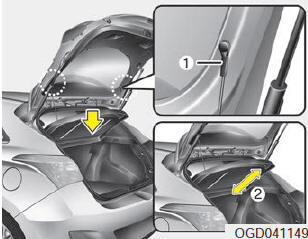

Beim Öffnen der Heckklappe wird die Laderaumabdeckung angehoben.

Nehmen Sie die Schnur (1) von der Halterung, wenn Sie die Abdeckung wieder in ihre ursprüngliche Position bringen möchten. Um die Laderaumabdeckung vollständig auszubauen, heben Sie die Abdeckung bis zu einem Winkel von 50 Grad an und ziehen Sie sie ganz heraus (2). Das Einbauen der Abdeckung erfolgt in der umgekehrten Reihenfolge des Ausbaus.

ACHTUNG
  •  Wenn Sie die Laderaumabdeckung wieder in ihre ursprüngliche Position bringen, halten Sie die Abdeckung fest und senken Sie sie ab.
  •  Fahren Sie nicht mit dem Fahrzeug, wenn die Abdeckung ausgebaut ist. Andernfalls könnte die Abdeckung Schaden nehmen.

    - Beim Öffnen der Heckklappe wird möglicherweise die Laderaumabdeckung angehoben. Bringen Sie eventuell auf der Abdeckung befindliche Gepäckstücke zunächst in Sicherheit.

  •  Behandeln Sie die Laderaumabdeckung nicht mit Gewalt und legen Sie keine zu schweren Gegenstände auf ihr ab, damit die Abdeckung nicht beschädigt oder verformt wird.



VORSICHT
  •  Transportieren Sie keine Gegenstände auf der Laderaumabdeckung.

    Dort abgelegte Gegenstände könnten bei einem Unfall oder beim Bremsen in den Fahrzeuginnenraum geschleudert werden und Insassen verletzen.

  •  Lassen Sie es niemals zu, dass Personen im Laderaum mitfahren.

    Der Laderaum ist ausschließlich für Gepäck usw.

    Vorgesehen.

  •  Platzieren Sie schwere Gepäckstücke möglichst weit vorn, damit die Fahrzeugbalance nicht beeinträchtigt wird.

Laderaumnetz

Laderaumnetz


Ihr Fahrzeug ist mit einem Trennnetz ausgestattet.

Wenn Sie Gegenstände auf dem Rücksitz oder im Laderaum transportieren, müssen Sie das Trennnetz hinter den vorderen Sitzlehnen bzw. hinter den Rücksitzlehnen anbringen.

Das Netz ist als zusätzlicher Schutz für die Köpfe der Insassen vorgesehen. Es soll Gegenstände zurückhalten, die bei einer frontalen Kollision nach vorn geschleudert werden.

Acht Haltebügel für die obere seitliche Befestigung der Netzhaken befinden sich über den Kopfstützen auf beiden Seiten der Dachverkleidung. Die Haltebügel für die untere seitliche Befestigung befinden sich auf dem Boden hinter den vorderen und hinteren Sitzen.

Trennnetz anbringen

Trennnetz anbringen


  1.  Öffnen Sie die Abdeckung der Halter dort wo Sie befestigen möchten, an der Position (1) oder (2).
  2.  Obere Netzwelle auf der einen Seite zusammendrücken und die Welle in die große Öffnung (3) einsetzen. Dann durch Einführen in die kleine Öffnung (4) sichern.

Trennnetz anbringen


  1. Hängen Sie die Netzbandhaken in die entsprechenden Haltebügel auf dem Boden hinter dem vorderen oder hinteren Sitz.

Dieses Symbol bezeichnet
die Position der Verankerungspunkte auf dem Boden hinter dem Rücksitz.

Trennnetz anbringen


  1. Spannen Sie die Haltebänder mit Hilfe des Einstellers (1).
VORSICHT
  •  Stellen Sie sicher, dass das Gepäcknetz an den entsprechenden Befestigungspunkten des Fahrzeugs sowohl im Dachbereich als auch am Boden sicher und fest angebracht sind.

    Danach ist sicherzustellen, dass das Gepäcknetz verzurrt wird.

  •  Vergewissern Sie sich, dass die Sitzlehnen fest verriegelt sind.



VORSICHT
  •  Lassen Sie keine Mitfahrer hinter dem Trennnetz auf dem Rücksitz oder im Laderaum Platz nehmen.
  •  Lassen Sie keinen Mitfahrer auf dem mittleren Rücksitz Platz nehmen, wenn das Trennnetz hinter den Rücksitzen angebracht ist. Das Trennnetz kann die Verwendung des hinteren mittleren Sicherheitsgurts beeinträchtigen.
  •  Transportieren Sie keine Ladung in dem Bereich über dem oberen Rand des Trennnetzes.
  •  Transportieren Sie keine schweren Gegenstände in dem Bereich oberhalb der Sitzlehnen, um auch bei installiertem Trennnetz Unfälle zu vermeiden.
  •  Transportieren Sie keine scharfkantigen Gegenstände, die das Trennnetz durchstoßen können.
  •  Üben Sie keine übermäßige Kraft auf das Trennnetz aus (hängen Sie sich z. B. nicht an das Netz, lehnen Sie kein schweres Gepäck gegen das Netz usw.).

Trennnetz abbauen

  1.  Lösen Sie die Verzurrösen und entfernen Sie die unteren unteren Halterungen.
  2.  Die oberen Halterungen sind aus den Dachbefestigungspunkten herauszuziehen.
  3.  Entnehmen Sie das Gepäcknetz.
