Hyundai i30: Wagenheber und Werkzeug. Ersatzrad ausbauen und verstauen

Hyundai i30 / Hyundai i30 Betriebsanleitung / Pannenhilfe / Im Fall einer Reifenpanne (mit Ersatzrad) / Wagenheber und Werkzeug. Ersatzrad ausbauen und verstauen

Wagenheber und Werkzeug

Wagenheber und Werkzeug


Wagenheber, Wagenheberkurbel und Radmutternschlüssel befinden sich im Kofferraum. Heben Sie die Abdeckung im Kofferraumboden an, um an das Werkzeug zu gelangen.

  1. Wagenheberkurbel
  2.  Wagenheber
  3.  Radmutternschlüssel

Anweisungen zur Benutzung des Wagenhebers

Der Wagenheber ist nur für den Radwechsel in einem Notfall vorgesehen.

Verstauen Sie den Wagenheber so, dass er während der Fahrt keine Klappergeräusche verursachen kann, und ziehen Sie die Halteschraube fest.

Folgen Sie den Anweisungen zur Benutzung des Wagenhebers, um das Verletzungsrisiko zu reduzieren.

VORSICHT - Radwechsel
  •  Versuchen Sie niemals, Reparaturen an einem Fahrzeug durchzuführen, das auf der Fahrspur einer öffentlichen Straße oder der Autobahn steht.
  • - Bewegen Sie Ihr Fahrzeug unbedingt vollständig von einer Straße oder auf den Randstreifen, bevor Sie mit dem Radwechsel beginnen.

    Benutzen Sie den Wagenheber nur auf ebenem und festem Untergrund. Wenn Sie abseits der Straße keinen ebenen und festen Untergrund finden können, rufen Sie einen Pannendienst zu Hilfe.

  •  Achten Sie darauf, dass Sie den Wagenheber ausschließlich an den vorne und hinten vorgesehenen Ansatzpunkten am Fahrzeug anzusetzen; verwenden Sie niemals die Stoßfänger oder andere Fahrzeugteile zum Anheben.
  • Ein angehobenes Fahrzeug kann leicht von dem Wagenheber rollen und schwere oder tödliche Verletzungen verursachen.
  •  Sorgen Sie dafür, dass sich keine Person unter dem Fahrzeug befindet, wenn das Fahrzeug mit einem Wagenheber angehoben ist.
  •  Lasser Sie den Motor nicht an und lassen Sie ihn auch nicht laufen, wenn das Fahrzeug mit einem Wagenheber angehoben ist.
  •  Sorgen Sie dafür, dass sich keine Person in dem Fahrzeug befindet, wenn es mit einem Wagenheber angehoben wird.
  •  Vergewissern Sie sich, dass Kinder sich während eines Radwechsels an einem sicheren Ort abseits der Straße und abseits des Fahrzeugs befinden, welches mit dem Wagenheber angehoben wird.

Ersatzrad ausbauen und verstauen

Ersatzrad ausbauen und verstauen

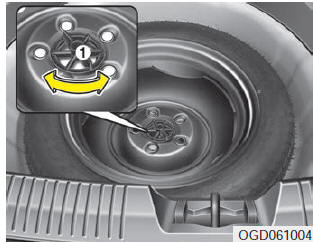

Drehen Sie die Flügelschraube (1), die das Ersatzrad fixiert, gegen den Uhrzeigersinn.

Verstauen Sie das Rad in der umgekehrten Reihenfolge des Ausbaus.

Verstauen Sie das Ersatzrad und das Werkzeug sorgfältig, um zu verhindern, dass während der Fahrt Klappergeräusche entstehen.

Im Fall einer Reifenpanne (mit Ersatzrad)
Rad wechseln
